NCR Desert Helmet

литье силикон пластик pepakura NCR шлем творчество

#1 NeXXt

NeXXt

    Mr. Handy

  • Desert Rangers
  • PipPipPip
  • 41 сообщений
  • Город (city):Петрозаводск

Отправлено 31 Май 2013 - 11:58

Продолжаю работать над литьевой формой NCR Desert Helmet (предыдущие этапы в старой теме). Последним этапом была отливка каски с блоком батарей и фонаря, а теперь пришла пора для формы маски. Решил не мудрить с отдельной маской и задником, а сделал одну общую форму: собрал вместе, промазал шов пластилином, чтобы силикон не протекал внутрь и приступил. Заодно заглушил пластилином все сквозные отверстия формы по той же причине. Подготавливаю бортик по периметру с ямками под «замки».
Первая половинка (линия разъема в плоскости симметрии лица).

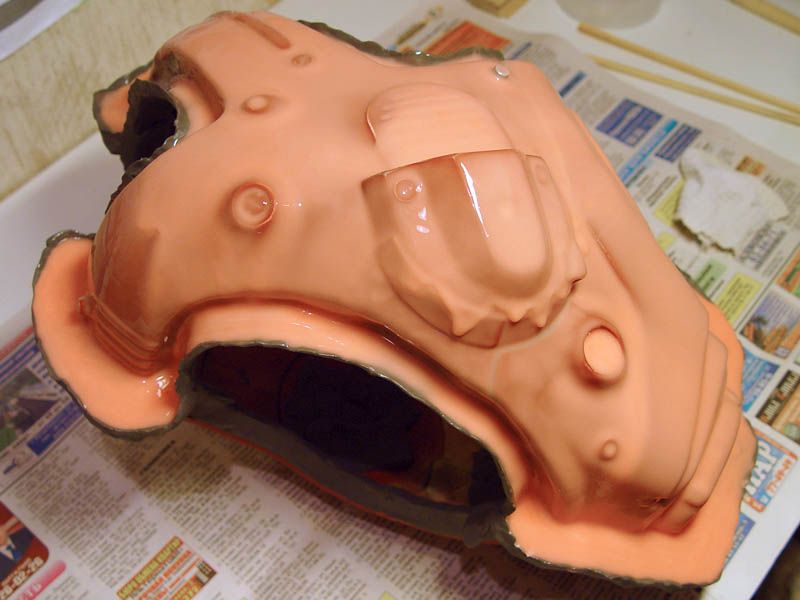

Для начала взял новый силикон Rebound 25 (Smooth-On) — он более вязкий и затекающий, чем синий Mold Star 30 (Smooth-On) и им оптимально делать самые первые копирующие поверхность слои. Перед нанесением силикона натер модель воском и покрыл Universal Mold Release (Smooth-On) из баллона.




После вставания первого слоя нанес второй все того же Rebound 25 и перешел на слои Mold Star 30 с тиксотропным загустителем, чтобы делать основной толстый слой формы.


После четвертого слоя заливаю в формочку будущие наружные «замки». Затем наклеиваю их на самый последний слой синего MoldStar с уменьшенной дозой загустителя (для ровности формы). Дождавшись вставания последнего слоя силикона наношу PlastiPaste (Smooth-On) для формирования наружной «корки» матрицы.
  • Fallman, el Chuvachino и Vaulter это нравится


#2 NeXXt

NeXXt

    Mr. Handy

  • автор темы
  • Desert Rangers
  • PipPipPip
  • 41 сообщений
  • Город (city):Петрозаводск

Отправлено 31 Май 2013 - 12:01

После окончательной полимеризации пластипаста снимаю все пластилиновые бортики и тщательно очищаю будущую линию разъема форм: чем чище форма, тем меньше работы с ножом, напильником и наждачкой будет дальше. Снова клею бортики против вытекания силикона. Заново покрываю зону стыковки со второй половиной воском и натираю вощеной тряпочкой открытые части модели. Дальше повтояется все то, что делал на первой половине.





Вот и готовая раскрытая форма. Потребовалось только приклеить на пластипаст «ушки» из МДФ для стягивания половинок вместе.






Качество копирующего слоя приятно радует:



  • Fallman и el Chuvachino это нравится


#3 Vault_13

Vault_13

    InSomniac

  • R.S.M.
  • 2 881 сообщений
  • Город (city):Киев

Отправлено 31 Май 2013 - 12:15

Добро пожаловать обратно :)!


#4 NeXXt

NeXXt

    Mr. Handy

  • автор темы
  • Desert Rangers
  • PipPipPip
  • 41 сообщений
  • Город (city):Петрозаводск

Отправлено 31 Май 2013 - 12:38

Ага, благодарю!

Теперь жду заказанного Smooth-Cast ONYX и серебристой пудры для окраски отливки: будет имитация металла в самом пластике даже до покраски.Причем ОНИКС можно даже термообработке подвергать: послее нее возрастают механические и прочностные характеристики. В общем, все формы готовы, теперь только расходники остались.




#5 Highwayman

Highwayman

    Местный

  • Desert Rangers
  • PipPipPip
  • 32 сообщений
  • Город (city):Якутск

Отправлено 31 Май 2013 - 13:10

Видимо, это будет самый годный шлем Пустынного Рейнджера.

Spoiler







#6 NeXXt

NeXXt

    Mr. Handy

  • автор темы
  • Desert Rangers
  • PipPipPip
  • 41 сообщений
  • Город (city):Петрозаводск

Отправлено 20 Июнь 2013 - 11:08

Получил новый полиуретан (SmoothCast ONYX Fast) и две металлические пудры (Cast Magic Silver Bullet и Nickel Silver). Первой пудрой натер форму изнутри, производитель обещал имитацию металла после изъятия из формы (именно так и оказалось), а вторую добавил в первый слой, образующий поверхность.


Результат полностью оправдался — отливка мало того, что практически идеальна (два малозаметных пузырька), так ее и красить проще. Для имитации сколов теперь не понадобится напылять серебрянку, а после небольшой термообработки (4–6 часов в духовке при 120°С) и прочностные характеристики позволят обойтись без стеклопластикового усиления изнутри.


  • Vault_13, Анархист, Fallman и 3 другим это нравится


#7 NeXXt

NeXXt

    Mr. Handy

  • автор темы
  • Desert Rangers
  • PipPipPip
  • 41 сообщений
  • Город (city):Петрозаводск

Отправлено 22 Июнь 2013 - 22:25

Ну что, вот и подошла к концу эпопея с первой отливкой: готова маска с затыльником. Пока даже не срезал облой, но результат радует неимоверно. Чистенькая поверхность с двумя-тремя мизерными пузырьками (надо было при самой первой проливке легонько постукивать формой об стол) и прочной стенкой. По первости кое-где толщина стенки вышла больше нужного, но наждачкой и дремелем лишнее уберу без проблем.






Толщина и прочность Оникса поражают — у отливки очень сложно обломать даже тонкий облой по краям. Это что-то с чем-то: в пластике иногда вязнет даже фреза по металлу, и это еще не термообработанный вариант! Ну, и зачем при таком раскладе стеклопластик изнутри?



Каску очистил от облоя и пробил фрезой и сверлами все отверстия, теперь очередь за маской. Разделять на половинки придется ручным лобзиком с тонкой пилкой или абразивной нитью.

Впереди установка плекса в глазницы и полевые испытания шлема на страйкбольном приводе.


  • Vault_13, Анархист, Fallman и 2 другим это нравится


#8 Усталый_странник

Усталый_странник

    Местный

  • Desert Rangers
  • PipPipPip
  • 126 сообщений
  • Город (city):Nuclear City

Отправлено 23 Июнь 2013 - 12:24

Поскорей-бы закончил со шлемом и ещё сделал бы всю броню. Интересно было-бы посмотреть на готовый вариант.




#9 NeXXt

NeXXt

    Mr. Handy

  • автор темы
  • Desert Rangers
  • PipPipPip
  • 41 сообщений
  • Город (city):Петрозаводск

Отправлено 24 Июнь 2013 - 08:57

Вчера снимал с внутренней стороны маски лишние наплывы пластика дремелем: в клочья порвал 8(!) наждачных барабанчиков, чуть не сломал фрезу и сотворил эпическую тучу серой пыли. Почувствовал себя героем Морровинда на небезызвестной горе :) Результат: расточил все сквозные отверстия и убрал около пятой части веса изделия. И это еще не финал: надо доводить стенки до приемлемых 3—4 мм по всей поверхности маски.


#10 road_warrior

road_warrior

    Падаван

  • Interceptors
  • 326 сообщений
  • Город (city):Киев

Отправлено 25 Июнь 2013 - 13:52

Ага! Так это просто даэдры шльом делали и ничего плохого не задумывали, а я их так подло топориком...



I have discounted suicide in favor of killing everyone else in the world instead.

Умная мысль всегда начинается с // или с #.



#11 NeXXt

NeXXt

    Mr. Handy

  • автор темы
  • Desert Rangers
  • PipPipPip
  • 41 сообщений
  • Город (city):Петрозаводск

Отправлено 26 Июнь 2013 - 10:31

Пластиковый комплект в сборе. Доводил до ума неровности, зачистил облой, прорезал глазницы (оставил место под посадку поликарбонатного стекла на клей или двусторонний скотч). Необходимо рассечение маски на две части (маску и затыльник), установку в стыки неодимовых магнитов и фиксаторов.








Впереди испытания на страйкбольном приводе.


  • Fallman, el Chuvachino, Усталый_странник и еще 1 это нравится


#12 el Chuvachino

el Chuvachino

    Король Ящериц

  • Desert Rangers
  • PipPipPip
  • 677 сообщений

Отправлено 26 Июнь 2013 - 10:53

Ахренеть ваще. Очень круто!


all right ramblers, let's get rambling



#13 McGregor

McGregor

    Местный

  • Desert Rangers
  • PipPipPip
  • 69 сообщений
  • Город (city):Бункер Братства Стали

Отправлено 26 Июнь 2013 - 18:32

Красиво, но как с практической стороны? Одедь пластиковый шлем без мягких подкладок, весьма неудобно для головы и шеи, как автор решил эту проблему, если вообще она была?)




#14 NeXXt

NeXXt

    Mr. Handy

  • автор темы
  • Desert Rangers
  • PipPipPip
  • 41 сообщений
  • Город (city):Петрозаводск

Отправлено 26 Июнь 2013 - 19:38

Красиво, но как с практической стороны? Одедь пластиковый шлем без мягких подкладок, весьма неудобно для головы и шеи, как автор решил эту проблему, если вообще она была?)

То, что на фото — лишь голая «скорлупа». Изнутри она обязательно будет проложена прокладками для фиксации на голове. Планирую вырезать сегментированные вкладыши из листового изолона толщиной около 12-15 мм.




#15 NeXXt

NeXXt

    Mr. Handy

  • автор темы
  • Desert Rangers
  • PipPipPip
  • 41 сообщений
  • Город (city):Петрозаводск

Отправлено 04 Июль 2013 - 09:44

Расчленил маску на две части (пришлось даже сварганить для этого мини-лобзик из стального прутка, пары винтов М2 с гайками и лобзиковой пилки), прошелся еще раз по внутренней поверхности дремелем снимая лишний пластик. Следующий этап: сочленение лицевой и затылочной частей друг с другом на шарнирах (винт М4, две шайбы и гайка)


Пластины перфорированы для лучшего прихватывания на поксиполе к стенкам маски.


Элементы перед сборкой и склеиванием



#16 McGregor

McGregor

    Местный

  • Desert Rangers
  • PipPipPip
  • 69 сообщений
  • Город (city):Бункер Братства Стали

Отправлено 05 Июль 2013 - 21:45

Вот эти длинные болтики и будут прикручиваться прямиком к черепу для наилучшей фиксации :D




#17 NeXXt

NeXXt

    Mr. Handy

  • автор темы
  • Desert Rangers
  • PipPipPip
  • 41 сообщений
  • Город (city):Петрозаводск

Отправлено 08 Июль 2013 - 00:04

Вот эти длинные болтики и будут прикручиваться прямиком к черепу для наилучшей фиксации :D

А еще могу к ним пару проводов со шлепселем прикрутить для активизации мозговой деятельности :)

Следующие мелочи: «замки» на боковые стенки каски для фиксации на маске. Материалы: 1-мм сталь + 3 винта М2 на каждый. Судя по краске характерного цвета, это винтики из какой-то армейской техники. Давным-давно, еще в советские времена было у меня такое увлечение. Тогда из обычного крепежа можно было купить разве что редкостной дрянности шурупы и гвозди того же качества, поэтому любая списанная техника методично потрошилась на составляющие.






Замки ставлю на боковые стенки, а третья точка располагается на затылке каски — сквозное отверстие в пластике под цилиндрическую шляпку винта. Крепление вышло что надо: снимается каска легким оттягиванием краев в стороны: шляпки выходят из отверстий и каска снимается вверх и назад с третьего винта.







#18 NeXXt

NeXXt

    Mr. Handy

  • автор темы
  • Desert Rangers
  • PipPipPip
  • 41 сообщений
  • Город (city):Петрозаводск

Отправлено 15 Июль 2013 - 08:59

Итак, последние манипуляции показали, что: 1. Двухмиллиметровый поликарбонат для окуляров прекрасно гнется в кипятке (а точнее — размягчается), после чего легко формуется по чистой ровной стеклянной поверхности нужной кривизны. С тем же успехом он готов копировать все неровности, так что поверхность для изгиба надо выбирать тщательно. 2. Бутадиенстирольный латекс (строительная пропитка для стен) при определенной сноровке может заменить художественный жидкий латекс при маскировании будущих сколов перед нанесением грунта и краски (методика Komissar). 3. Шесть магнитов лучше четырех (а 8 лучше 6, а 12 лучше 8 и т. д.). 4. Сколько дремелем не соскабливай пластик изнутри, а излишка все равно не убывает. 5. Расшивку канавок и ямок на лицевой стороне лучше делать еще на стадии модели, чем скрести потом скальпелем, стоматологической иглой и ножом по отливке.




#19 NeXXt

NeXXt

    Mr. Handy

  • автор темы
  • Desert Rangers
  • PipPipPip
  • 41 сообщений
  • Город (city):Петрозаводск

Отправлено 20 Июль 2013 - 16:21

Вот и фото.
Колпачки на фонари (2 для крупного нижнего отличаются по диаметру и кривизне выпуклости, мелкий для верхнего) и гнутые стекла для глазниц. Осталось нанести тонировку на глазницы. Скорее всего воспользуюсь градиентной автотонировочной пленкой red/grey от индийцев SunControl или чем-то подобным.


Прошерстил еще раз референсы: увидел, что фронтальный диск имеет канавку-углубление по краю, а  заодно решил пройтись по стыкам лицевых сегментов и углубить их. Дремелем с конической тонкой фрезой и модельным ножом расшил и углубил линии и подчистил наждачкой края. Смонтировал тумблер и нижний диодный кластер, собрал цепочку до батареи — все работает как надо. Осталось провести линию от дополнительной батареи до второго светодиода (в параллельном подключении им не хватает мощности одной «кроны» и светят тускло).



  • Vault_13 это нравится


#20 NeXXt

NeXXt

    Mr. Handy

  • автор темы
  • Desert Rangers
  • PipPipPip
  • 41 сообщений
  • Город (city):Петрозаводск

Отправлено 21 Июль 2013 - 12:14

Начал с антенны: она отливалась еще из протокаста без поверхностного окрашивания серебряной пудрой.
Первый шаг — покрываю целиком грунтом. Несмотря на маркировку баллона (grey primer) в баллоне оказался белый грунт вместо серого. В Motip весельчаки однако.

После высыхания грунта малярной лентой закрываю нижнюю часть.

Верхнюю часть покрываю из баллона серебряной краской.
